PA66工程塑料加工关键挑战与系统性解决战术

?

作为高机能工程塑料的代表，，，，，，，PA66（聚酰胺66）在汽车部件、电子电气及工业设备中阐扬着关键作用。。。。。。。然而，，，，，，，其显著的机能优势往往陪伴着严格的加工挑战。。。。。。。很多出产实际批注，，，，，，，造件表表缺点、尺寸失准或力学机能不达标等问题，，，，，，，本原常在于对PA66怪异的资料个性不足系统性认知与管控。。。。。。。本文将深刻解析PA66加工中的主题矛盾，，，，，，，并提供从资料预处置到工艺优化的全面解决框架。。。。。。。

?

主题矛盾：资料个性与加工要求的矛盾

PA66的加工难点重要源于两大固有个性：强烈的吸湿性与敏感的结晶行为。。。。。。。吸湿性导致水分滋扰熔体质量，，，，，，，而结晶个性则直接关联造件的尺寸不变性与内应力散布。。。。。。。任何成功的加工规划都始于对这两点的深刻理解与节造。。。。。。。

?

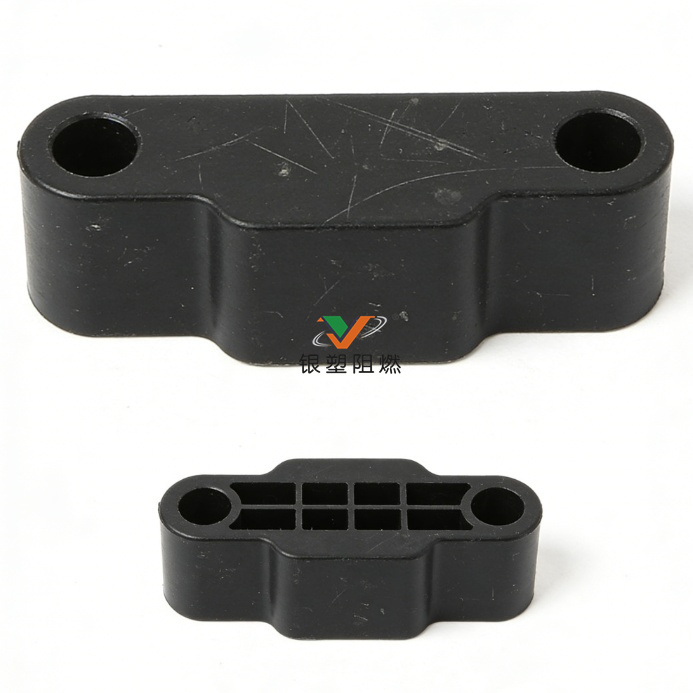

常见加工问题、机理分析与对策

问题一：表表银纹与气泡

1.?景象：制品表表，，，，，，，出格是浇口左近或壁厚变动处，，，，，，，出现银色丝状条纹或微幼气泡。。。。。。。

2.?底子原因：重要归因于水分。。。。。。。未经充分干燥的PA66原料在料筒高温（通常>250℃）下，，，，，，，水分急剧汽化形成水蒸气，，，，，，，被包裹在熔体中成型。。。。。。。此表，，，，，，，原料传染或过量使用降解的回料也是诱因。。。。。。。

3.?系统对策：

• 严格干燥：选取除湿干燥机，，，，，，，在105-120℃下干燥4-6幼时，，，，，，，确保含水量低于0.1%。。。。。。。干燥后物料需在密关容器中保温或立即便用。。。。。。。

• 清洁与物料治理：维持原料纯净，，，，，，，节造干净回料比例。。。。。。。定期清洁料斗与进料区。。。。。。。

?

问题二：表表光泽不良与流痕

1.?景象：制品表表阴暗、粗糙，，，，，，，沿流动方向可见纹理。。。。。。。

2.?底子原因：熔体未能美满复造模具表表。。。。。。。重要由于模具温度过低或熔体温度/流动性不及，，，，，，，导致熔体前沿过早冻结。。。。。。。模具表表传染或危险会加剧此问题。。。。。。。

3.?系统对策：

• 提升模具温度：将模温不变节造在80-100℃（薄壁件或高光泽要求件可取更高值），，，，，，，有助于熔体充分流动与铺展。。。。。。。

• 优化熔体状态：在预防降解的前提下，，，，，，，适当提高熔体温度（如275-295℃），，，，，，，并匹配足够的注射速杜纂压力。。。。。。。

• 保险模具状态：确保模腔高度抛光且清洁。。。。。。。

?

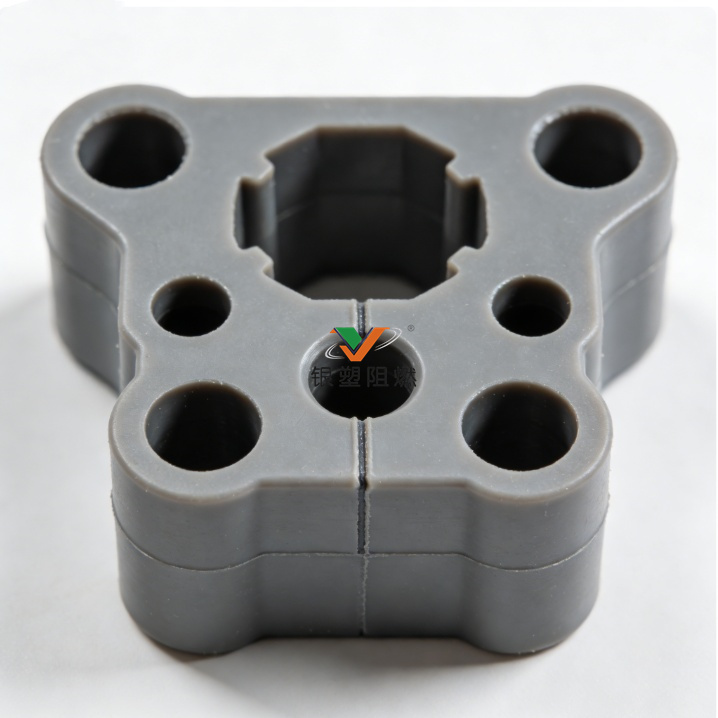

问题三：熔接痕强度幽微

1.?景象：多股熔领聚合处形成可见接缝，，，，，，，且该区域机械强度显著降低。。。。。。。

2.?底子原因：汇应时熔体前沿温度过低、粘度太高，，，，，，，导致分子链无法充分扩散与缠绕。。。。。。。

3.?系统对策：

• 提高聚合点温度：通过提升模具温度和熔体温度，，，，，，，延缓前沿冷却。。。。。。。

• 优化流动蹊径：借助模流分析（CAE）调整浇口地位与尺寸，，，，，，，使熔体能以更佳的温度和压力聚合。。。。。。。有时增设溢料井可改善熔接痕质量。。。。。。。

• 调整注射速度：选取较高的注射速度，，，，，，，削减熔体前沿冷却层的形成。。。。。。。

?

问题四：翘曲与尺寸不不变

1.?景象：制品冷却后产生弯曲、扭曲，，，，，，，尺寸超出公差。。。。。。。

2.?底子原因：不均匀的收缩是主因。。。。。。。这源于零件设计导致的冷却不均、模具温度散布差距、或保压压力/功夫不及，，，，，，，使得各部门结晶杜纂收缩率不一致，，，，，，，产生内应力。。。。。。。

3.?系统对策：

• 优化产品与模具设计：力求壁厚均匀，，，，，，，增长加强筋。。。。。。。确保冷却系统布驹旖均高效。。。。。。。

• 平衡工艺参数：利用足够的保压压力和功夫以赔偿收缩。。。。。。。适当降低模具温度（在允许领域内）可削减结晶度差距，，，，，，，但需与表观要求平衡。。。。。。。

• 后处置：对于高精度要求件，，，，，，，可进行退火处置以解除内应力，，，，，，，不变尺寸。。。。。。。

?

问题五：脆性断裂

1.?景象：制品韧性差，，，，，，，易产生脆性粉碎。。。。。。。

2.?底子原因：资料降解或结晶结构不良。。。。。。？？？？？赡苡晒雀稍铮ㄑ趸⑷厶逦露裙摺⑼６俟Ψ蚬，，，，，，，或模具温度过低导致结晶不美满引起。。。。。。。

3.?系统对策：

• 精确节造热汗青：严格遵守推荐的温杜纂干燥功夫窗口，，，，，，，预防物料在料筒内长功夫滞留。。。。。。。

• 合理设置模具温度：保障足够的模温以形成韧性更好的晶体结构。。。。。。。

• 监控原料质量：预防使用严沉热氧化的回料。。。。。。。

?

问题六：工艺过程不不变

1.?景象：如熔体分裂（鲨鱼皮）、粘模、下料难题等。。。。。。。

2.?底子原因：工艺参数与资料流变行为不匹配，，，，，，，或模具/设备状态欠安。。。。。。。

3.?系统对策：

• 针对熔体分裂：适当提高熔体温度或降低注射速度。。。。。。。

• 针对粘模：查抄并优化脱模斜度、抛光模腔、降低模温，，，，，，，或在允许情况下使用脱模剂。。。。。。。

• 针对下料不畅：查抄干燥是否导致颗粒结块，，，，，，，并确保进料段冷却水畅达。。。。。。。

?

总结：构建不变加工系统的关键

成功加工PA66，，，，，，，性质上是一个系统工程。。。。。。。它要求成立以?“水分节造”和“热治理”?为主题的全流程管控：

• 前端：严格执行尺度化干燥法式与物料治理。。。。。。。

• 中端：凭据产品结构与模具特点，，，，，，，精密调校熔体温度、模具温度、注射速度、保压曲线等主题参数，，，，，，，并维持设备与模具的优良状态。。。。。。。

• 后端：成立关键质量属性的检测与反馈机造。。。。。。。

?

通过这种系统性的步骤，，，，，，，能够将PA66的资料潜力充分转化为不变、靠得住的制品机能，，，，，，，从而有效应对日益严苛的工业利用需要。。。。。。。
