攻克阻燃ABS表表料花：成因分析与彻底解决规划

?

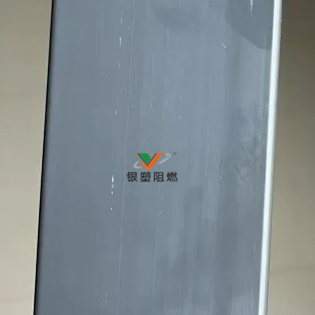

在阻燃ABS的注塑成型过程中，，，，，，，“料花”（又称银纹、水花、流纹）是一种常见的质量缺点。。。。。它通常阐发为产品表表出现银白色条纹、水波纹或雾状斑块，，，，，，，不仅严沉影响制品的表观质量，，，，，，，还可能因部门结构疏松而减弱资料的力学机能和阻燃成效。。。。。这一问题的本原在于阻燃ABS的配方中含有溴系、磷系等阻燃剂，，，，，，，这些增长剂在高温加工前提下不变性较差，，，，，，，容易分化并开释气体。。。。。倒剽些气体混入熔融猜中却无法齐全排出时，，，，，，，便会在产品表表形成料花。。。。。因而，，，，，，，解决料花问题必要从资料、工艺、模具及设备等多个方面进行综合优化。。。。。

?

一.?资料预处置：干燥与增长剂的精准利用

阻燃ABS原料拥有肯定的吸湿性。。。。。若是原料含水率过高，，，，，，，在熔融过程中水分会蒸发为水蒸气，，，，，，，与阻燃剂分化产生的气体混合，，，，，，，形成气泡，，，，，，，最终导致料花的产生。。。。。因而，，，，，，，充分干燥是预防料花的关键步骤。。。。。建议使用除湿干燥机，，，，，，，在80-90℃的温度下烘干2-4幼时，，，，，，，将原料含水率节造在0.02%以下。。。。。对于吸湿性较强或存放环境湿润的原料，，，，，，，可适当耽搁烘干功夫至4-6幼时。。。。。

此表，，，，，，，在原猜中增长0.3%-0.5%的消泡剂（如有机硅类）或流动推进剂，，，，，，，能够有效降低熔体表表张力，，，，，，，削减气体在熔猜中的滞留功夫，，，，，，，从而抑造料花的形成。。。。。

?

二.?工艺参数优化：温杜纂速度的精密调控

注塑工艺参数的精准节造对于预防阻燃剂分化至关沉要。。。。。熔融温度是影响阻燃剂不变性的关键成分，，，，，，，应严格节造在190-230℃领域内。。。。。温度过低会导致熔料塑化不均，，，，，，，增长气体卷入的风险；；；；；而温度过高则会加快阻燃剂分化，，，，，，，开释大量气体。。。。。

注射速度也需维持适中，，，，，，，通常建议节造在螺杆转速的30%-60%。。。。。过快的注射速度会使熔料在流路内受到剧烈剪切，，，，，，，导致部门温度骤升，，，，，，，引发阻燃剂分化，，，，，，，同时卷入过多空气；；；；；而过慢的注射速度可能导致熔料在流动过程中提前冷却，，，，，，，气体难以排出。。。。。

模具温度建议提升至60-80℃。。。。。较高的模温能够减缓熔料冷却速度，，，，，，，使熔体内的气体有更充足的功夫通过排气系统排出，，，，，，，同时削减熔料与模具表表的温差，，，，，，，预防因急剧冷却形成表表雾状斑纹。。。。。

?

三.?模具结构改进：优化排气与流路设计

模具结构的合理性直接影响气体排出效能。。。。。若是型腔或流路内存在气体滞留死角，，，，，，，极易在对应地位形成料花。。。。。因而，，，，，，，需在分型面、浇口左近及复杂结构处增设排气槽，，，，，，，槽深建议节造在0.02-0.05mm（凭据资料流动性调整），，，，，，，以确保气体顺畅排出而不出现溢边。。。。。同时，，，，，，，顶针与模板的共同间隙可适当放宽至0.03-0.05mm，，，，，，，以辅助排气。。。。。

浇口和流路设计需预防急弯、狭幼段等易产生高剪切的结构。。。。？？？？？山娇诔叽缋┐10%-20%（例如圆形浇口直径从1.5mm增至1.8mm），，，，，，，并选取圆弧过渡代替直角转弯，，，，，，，以削减熔料流动阻力与剪切应力，，，，，，，降低阻燃剂因部门过热而分化的概率。。。。。

?

四.?设备守护：定期算帐与预防传染

设备的定期守护是确保注塑质量的沉要环节。。。。。螺杆和料筒内的残留物料若是持久未算帐，，，，，，，会在高温下逐步分化碳化。。。。。这些残留物混入新料后，，，，，，，不仅可能引发阻燃剂二次分化，，，，，，，还可能形成杂质性料花。。。。。因而，，，，，，，建议每出产8-12幼时或更换原料时，，，，，，，用清洁料（如PE或专用洗濯料）对螺杆和料筒进行彻底洗濯，，，，，，，沉点算帐螺棱间隙、止逆环及射嘴等易积料的死角，，，，，，，确保设备内部无残留传染物。。。。。

?

五.?总结与瞻望：昭通PG电子阻燃公司的创新解决规划

通过资料预处置、工艺优化、模具改进与设备守护的协同措施，，，，，，，能够有效削减阻燃ABS注塑过程中气体的产生与滞留，，，，，，，从本原上解决料花问题，，，，，，，保险产品表观与机能的不变性。。。。。在这一领域，，，，，，，昭通PG电子阻燃公司推出的ABS阻燃剂ABS-P-20M和磷氮系阻燃剂PAADP-20等产品，，，，，，，为ABS资料的阻燃改性提供了创新解决规划。。。。。这些阻燃剂不仅可能显著提升ABS资料的阻燃机能，，，，，，，还能在加工过程中削减分化与气体开释，，，，，，，进一步降低料花等缺点的产生概率，，，，，，，助力企业出产高质量的阻燃ABS制品。。。。。
